Conceptpower DPA 500

Modulare USV – jetzt bis 3 MW

Die komplette Leistungsschutzlösung

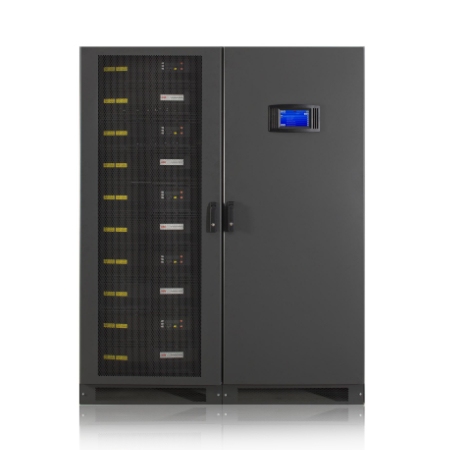

CONCEPTPOWER DPA 500

Die modular aufgebaute unterbrechungsfreie Spannungsversorgung (USV) Conceptpower DPA 500 von
ABB ist für Rechenzentren vorgesehen und erfüllt einen Leistungsbedarf von 100 kW bis 3 MW. Das System gewährleistet maximale Verfügbarkeit für Anwender, die Ausfallzeiten verhindern müssen und niedrige Gesamtbetriebskosten anstreben.

Das Basiselement der Conceptpower DPA 500 USV ist ein 100-kW-Einschubmodul. Fünf dieser Module können in einem einzigen Schrank installiert werden, und sechs Schränke können parallel konfiguriert werden - dadurch wird eine maximale Nennleistung von 3 MW bereitgestellt. Die Conceptpower DPA 500 ist die einzige modular aufgebaute USV auf dem Markt, die skalierbar ist und eine saubere, zuverlässige Stromversorgung bis zu einer Leistung von 3 MW bietet.





          Highlight

  • Modul mit 100 kW Nennleistung
  • 500 kW Nennleistung pro Modul
  • Erweiterter Leistungsbereich: von 100 kW bis 3 MW
  • Ausgangsleistungsfaktor Eins (kVA = kW)
  • AC-AC-Wirkungsgrad bis 96 %
  • Wirkungsgrad im Eco-Modus ≥ 99 %
  • Online-Swap-Modularität (OSM)
  • Fernwartungsfähig
  • Kabeleingang von oben oder unter (Standard)
  • Integrierter Rückspeiseschutz (Standard)
  • Grafisches Display auf Systemebene
  • DPA-Displays in jedem Modul
  • Bypassschalter für die Wartung (optional)



          OPTIONEN

  • Wartungsbypass
  • SNMP-Karten
  • Batterieschrank
  • Parallel Kit für die Parallelschaltung von mehreren USV-Anlagen
  • Holzkiste
  • Batterietemperaturfühler
  • Nach Bedarf
  • EINGANG/ AUSGANG-Transformator für die galvanische Trennung oder Sonderspannungen
  • Bypass-Transformator
  • IP 21



          TECHNISCHE DATEN

  • Leistungsbereich des Systems:    100 kW – 3000 kW
  • Nennleistung pro USV-Modul:    100  kW
  • Nennleistung pro USV-Schrank:    500 kW
  • USV-Ausgangsleistungsfaktor:    1,0
  • Max. Anzahl parallel geschalteter Schränke:    Bis zu 6 Schränke
  • Max. Anzahl parallel geschalteter Module in Schränken:    30 Module
  • Verdrahtung:    3-phasig + N + PE
  • USV-Typ:    Modular (DPA)
  • Netzwerk-Topologie:    Echte Doppelumwandlung (online)

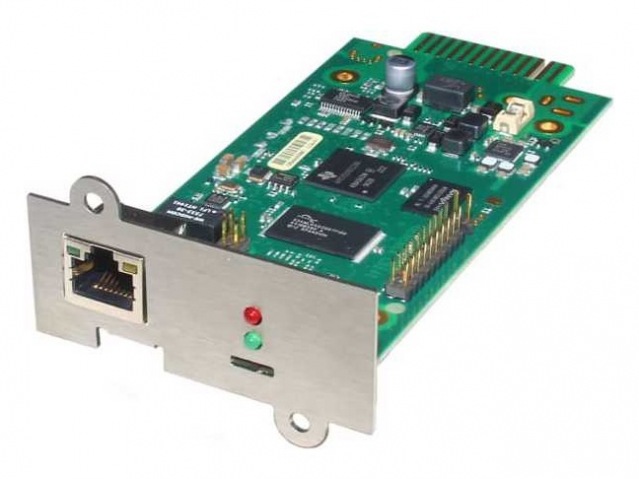

SNMP CS141 Basic-Slot

Mit den CS141 Basic SNMP Slot-Karten, kann der Betreiber den USV-Status problemlos überwachen und Befehle an einer benutzerfreundliche Weboberfläche senden. So dass die USV selbst kontrolliert werden kann. Das ist auch möglich mithilfe der Netzwerkmanagement-Software, die das SNMP-Protokoll unterstützt. Winpower und WebPro SNMP lassen sich einfach in den cleveren USV-Slot einschieben. Beide sind mit einer CD mit der SPS-Software ausgestattet, ein unerlässliches Dienstprogramm für die Programmierung der Remote-Abschaltung der meisten Serverplattformen.



CS141 Basic-Slot
