STATYS

STATISCHES TRANSFERSYSTEM (STS)



Für dauerhafte Stromverfügbarkeit

Redundante Konstruktion für Verfügbarkeit der

Stromversorgung und Wartung vor Ort

von 32A bis 1800A







          Kommunikation

          Software features

• LCD oder benutzerfreundlicher 7″-Touchscreen mit mehrsprachiger grafischer Farbanzeige.
• Steckplätze für Kommunikationsoptionen.
• Schnittstelle mit potenzialfreien Kontakten (konfigurierbare potenzialfreie Kontakte).
• Ethernet-Schnittstelle für STS-Überwachung überWebsites.
• MODBUS TCP.
• Vollständige digitale Konfiguration und Einstellung.



           Kommunikationsoptionen

• Schnittstelle mit potenzialfreien Kontakten. (konfigurierbare potenzialfreie Kontakte).
• MODBUS RTU RS485.
• PROFIBUS/PROFINET-Gateway.
• Überwachungssoftware REMOTE VIEW PRO.

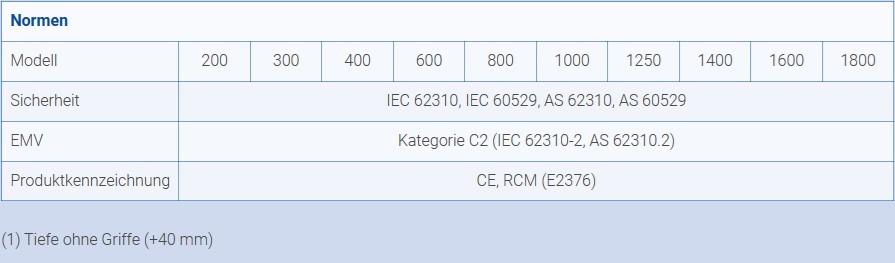

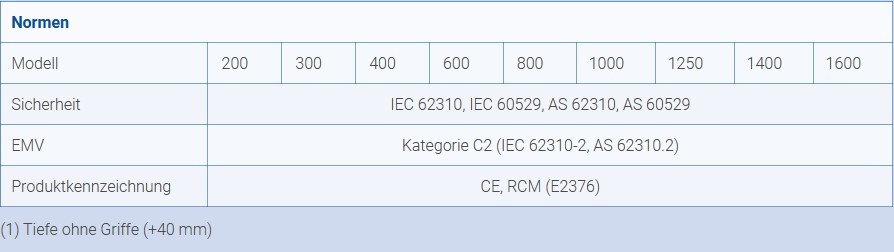

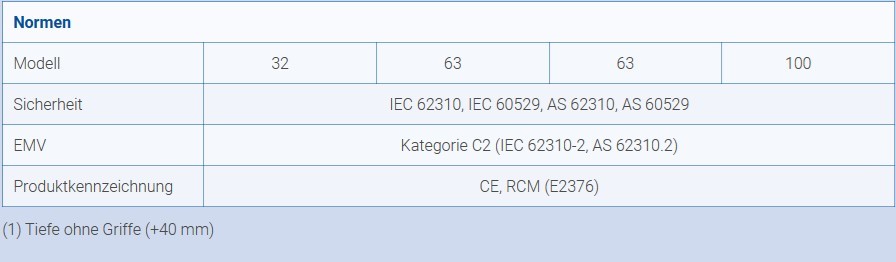

          Conformity to standards

• IEC 62310
• IEC 60529
• AS 62310
• AS 60529
• IEC 62310-2
• AS 62310,2
• CE
• RCM





STATYS (By-Pass Systeme)

STATISCHES TRANSFERSYSTEM (STS)

FÜR DAUERHAFTE STROMVERFÜGBARKEIT



Statische Transfersysteme (STS), die ein hohes Maß an Stromverfügbarkeit gewährleisten, indem sie auf eine alternative Stromquelle umschalten, wenn das Hauptnetz nicht mehr verfügbar ist. Statische Umschalter sind intelligente Geräte, die bei einem Stromausfall automatisch reagieren.



Funktion

Statische Transfersysteme (STS) sind intelligente Schalter, die die Verfügbarkeit der Stromversorgung verbessern und Lasten automatisch auf alternative Stromquellen umschalten, wenn die primäre Stromquelle ausfällt oder nicht verfügbar ist. Sie ermöglichen eine flexible Wartung vor Ort und sorgen für eine hohe Verfügbarkeit.





PRODUKTINFORMATIONEN STATYS



          Wichtigste Merkmale

• Standardmerkmale
• Stromversorgung
• Flexibilität
• ATSM-Funktion
• Schutz



          Vorteile

• Intelligentes und flexibles Umschaltsystem, das passend zum Lasttyp konfiguriert werden kann.
• Kompatibilität synchronisierter und nicht synchronisierter Quellen (konfigurierbare Synchronisationstoleranz und Umschaltverwaltung).
• Ausführung mit oder ohne Sicherungsschutz.
• Fehlerstromüberwachung am Ausgang.
• Interner CAN-Bus.
• Doppelter Wartungsbypass.
• Überdimensionierung des Neutralleiters für Kompatibilität mit nicht linearen Lasten.
• Integrierte Eingänge, Ausgänge und Wartungsbypass-Schalter (Schrankversion).



          Stromversorgung

          Mit zwei unabhängigen alternativen Stromquellen verbessert STATYS die Verfügbarkeit der gesamten elektrischen Infrastruktur bei

          unvorhersehbaren Ereignissen und programmierten Wartungen.

• Redundante Stromversorgung für missionskritische Lasten zur Steigerung der Gesamtbetriebszeit des versorgten Systems.
• Verbesserte Verfügbarkeit der Stromversorgung, da immer die Stromquelle mit der höchsten Versorgungsqualität gewählt wird.
• Anlagensegmentierung und Verhinderung der Ausbreitung von Fehlern.
• Einfache Erweiterung sowie eine unkomplizierte Planung von Infrastrukturen und hohe Verfügbarkeit der Stromversorgung für kritische Anwendungen.
• Erleichterte Wartung sowie Modifikationen der elektrischen Gesamtanlage (Quelle, Verteilung, Schaltanlage) und Absicherung während der weiteren Lastversorgun



           Flexibilität

           Folgende STATYS-Konfigurationen sind verfügbar:

• 2-adrige und 2-polige Umschaltung, muss zwischen Phase/Neutral oder Phase/Phase angeschlossen werden.
• 3-adriges System ohne Neutralleiter für geringere Kabelkosten und lokale Zonierung der Anwendungen mithilfe von Trenntransformatoren.
• 3-phasiges, 4-adriges System mit Neutralleiter, sowohl mit als auch ohne Neutralleiterschaltung.



          STATYS bietet:

• Flexible digitale Steuerungsmöglichkeiten, die auf alle betrieblichen oder elektrischen Umgebungsbedingungen abgestimmt werden können.
• Möglichkeit, synchronisierte und nicht synchronisierte Quellen je nach der genauen Last zu verwalten.



          Schutz

          STATYS bietet außerdem Schutz vor:

• Ausfall der Hauptstromquelle.
• Störungen im vorgelagerten Stromverteilungssystem.
• Störungen durch fehlerhafte Geräte, die von derselben Quelle gespeist werden.
• Bedienfehler.



ATSM-Funktion

Erweitertes Transformator-Umschalt-Management (ATSM). Wenn das vorgeschaltete Netz keinen verteilten Neutralleiter aufweist, können zwei vorgeschaltete Transformatoren oder ein nachgeschalteter Transformator hinzugefügt werden, um einen Neutralleiter-Bezugspunkt am Ausgang zu schaffen. Bei der nachgeschalteten Ausführung übernimmt STATYS dank ATSM die korrekte Umschaltung, um den Einschaltstrom zu limitieren und die Gefahr einer ungewollten Auslösung von Schutzschaltern zu umgehen.
